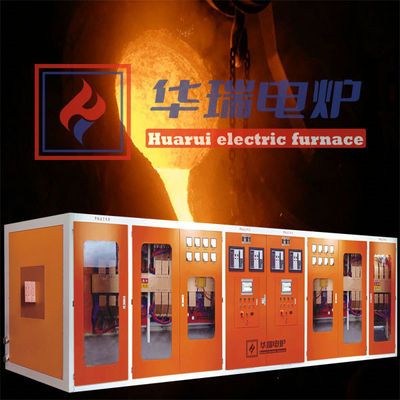

Chine nouveaux accessoires de type IGBT du système de four de fusion par induction

Chine nouveaux accessoires de type IGBT de four à induction (troisième génération)

Le four électrique à fréquence double module IGBT de nouvelle génération est actuellement homologué comme étant le four à fréquence moyenne le plus économe en énergie.il peut économiser 5% de consommation d'énergie supérieure à celle des fours en série de type thyristor car il rejette l'inducteur de commutation de courant à l'intérieur du four électrique à inversion de thyristor.

Pour le four électrique à moyenne fréquence IGBT de Huarui, une carte d'entraînement entraîne un module.assurant sa fiabilité est beaucoup plus élevée que celle des fourneaux IGBT à moyenne fréquence à tube unique précédentsMême en cas de court-circuit, d'allumage, de pénétration d'acier ou de rupture du câble d'eau dû à la combustion, l'IGBT ne peut plus être endommagé.résoudre le problème que tous les modules IGBT de type ancien à transistor unique ont été endommagés si une partie est endommagée , ce qui réduit considérablement les coûts de maintenance.

Il présente de nombreux avantages tels qu'une grande durabilité, un faible bruit de fonctionnement, une capacité de surcharge élevée, aucune exigence particulière pour l'environnement de travail, un fonctionnement simple et un faible coût de maintenance.

Caractéristiques techniques

1.IGBT est un complexe de transistor de puissance (GTR) et de transistor à effet de puissance (MOSFET), il combine les avantages de GTR et SFT, il a donc d'excellentes performances.

2L'unité d'alimentation à fréquence moyenne IGBT adopte un type de circuit qui connecte le condensateur à l'inducteur sous forme de connexion en série.le pont rectificateur est en état incontrôlé avec un facteur de puissance supérieur à 0.97 et les harmoniques sont faibles pendant le fonctionnement.

3Comparé au thyristor, le transistor IGBT peut non seulement contrôler la conduction, mais peut également contrôler son action d'arrêt à volonté.Le thyristor doit être éteint passivement et nécessiter du temps pour terminer cette action., ce qui rend le facteur de puissance de l'onduleur du type transistor IGBT beaucoup plus élevé (≥ 97%) et la tension du four beaucoup plus élevée également sous la même tension d'entrée ((380V), et la tension de l'onduleur IGBT est d'environ 2800V,Cependant, la tension de l'onduleur du thyristor traditionnel est seulement de 750V et maximale de 800V, donc la tension de l'onduleur est quatre fois supérieure à celle du type thyristor, en outre, la perte de câblage est faible et 15% d'énergie peut être économisée.

4Comparé au thyristor traditionnel, la puissance de sortie constante est un autre avantage important de l'alimentation IGBT à fréquence moyenne et du système d'onduleur de puissance.la puissance de sortie constante approximative est maintenue tout au long du processus de fusion sans être affectée par la quantité de matière première à l'intérieur du four ou l'épaisseur de la paroi de doublure du four.Pour le système d'alimentation à moyenne fréquence thyristor traditionnel, le processus de chauffage est affecté par le changement de volume d'induction magnétique.La puissance de l'alimentation du thyristor varie en fonction du temps de fusion et du volume d'induction magnétiqueLa puissance est progressivement augmentée de faible valeur à valeur élevée, ce qui réduit l'utilisation de la capacité du transformateur et augmente les coûts de production. ,de ce point de vue, le type IGBT peut économiser de l'énergie de 3% à 5% environ.

Avantages supplémentaires:

La nouvelle génération de la technologie de four à fréquence moyenne IGBT est une sorte de technologie de contrôle que notre société se consacre à la recherche et au développement depuis 2017,il est au niveau international de premier planCette technologie est développée sur la base du module IGBT de cinquième génération d'Infineon et a une importance révolutionnaire.
